逆變器方案
-

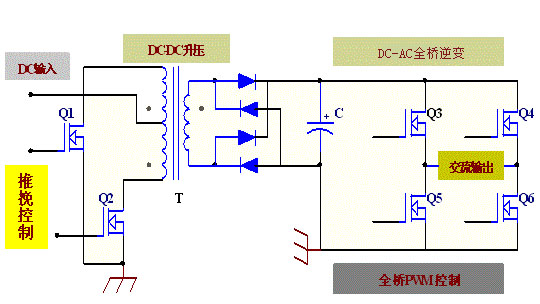

推薦使用：該方案前端DC-DC的升壓采用推挽電路，開關晶體管Q1/Q2推薦
按照輸入電壓的不同來選擇不同BVDSS電壓的MOSFET，推薦型號如下：
輸入電壓
MOSFET的
BVDSS要求
推薦使用的飛虹型號:
12V
40-60V
1404、50N06、3205、80N07、100N07
24V
80V
70N08、80N08、100N08
36V
90-110V
530、540、3710、75N100、4410
48V
120-200V
630、640、40N20
后端的AC-DC全橋逆變電路，根據亞洲、北美等不同國家市場對輸出電壓的
使用要求不同總結出逆變器的后端輸出主要典型電壓值為110V和220V；
結合逆變器設計的電路輸出波形主要為方波和正弦波。推薦Q3~Q6可參照下表來選擇MOSFET。
輸出電壓
MOSFET的BVDSS要求
推薦使用的飛虹型號
110V（方波）
200V
630、640、40N20
110V（正弦波）
400V
730、740、20N40、830、840、13N50、20N50等
220V（方波）
400V
730、740、20N40
220V（正弦波）
600V
8N60、10N60、12N60、15N60、20N60等
-
關聯方案產品
Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) FHP540C/FHD540C N TO-220 TO-252 30 2～4 33 100 37 44 FHP1404 N TO-220 25 2-4 180 40 2.5 3.3 FHP3205D N TO-220 20 2～4 110 55 7.5 8.5 FHP3710C N TO-220 20 2～4 57 100 18 23 FHP20N40W N TO-220 30 2～4 20 400 0.22 0.27 FHP20N50B/FHF20N50B/FHA20N50B N TO-220 TO-220F TO-3PN/247 30 2～4 20 500 0.23 0.28 FHP40N20D N TO-220 30 2～4 40 200 0.05 0.065 FHP630A/FHF630A/FHD630A N TO-220 TO-220F TO-252 30 2～4 9 200 0.3 0.4 FHP640A N TO-220 30 2～4 18 200 0.125 0.18 FHP730B N TO-220 30 2～4 6 400 0.75 0.9 FHP740W N TO-220 30 2～4 10 400 0.38 0.5 FHP830C/FHD830C N TO-220 TO-252 30 2～4 5 500 1.51 1.6 FHP840/FHF840 N TO-220/TO-220F 30 2-4 9 500 - 0.8 FHP10N60D/FHF10N60D N TO-220 TO-220F 30 2～4 10 600 0.67 0.8 FHP8N60B/FHF8N60B N TO-220 TO-220F 30 2～4 8 600 1 1.15 FHP20N60B/FHF20N60B/FHA20N60B N TO-220 TO-220F TO-3PN/247 30 2～4 20 600 0.32 0.4 FHP13N50W/FHF13N50W N TO-220 TO-220F 30 2～4 13 500 0.36 0.45 FHP20N50W/FHF20N50W/FHA20N50W N TO-220 TO-220F TO-3PN/247 30 2～4 20 500 0.22 0.27 FHP8N60W/FHF8N60W N TO-220 TO-220F 30 2～4 8 600 0.9 1.15 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) FHP50N06B/FHD50N06B/FHU50N06B N TO-220 TO-252 TO-251 20 2～4 75 60 8.5 10.5 FHP80N07L N TO-220 20 1～2.5 80 60 8.4 11 9.5 13 FHP80N08B/FHS80N08B N TO-220 TO-263 20 2～4 90 80 6.8 8 FHP100N07B/FHS100N07B N TO-220 TO-263 20 2～4 100 68 5.9 7.2 FHP100N08B/FHD100N08B N TO-220 TO-252 20 2～4 100 80 6 7.2 FHP80N07L N TO-220 20 1～2.5 80 60 8.4 11 9.5 13 FHP80N07L1 N TO-220 20 1～2.5 75 60 8.4 11 12.4 14.5 FHP80N07G/FHS80N07G/FHD80N07G N TO-220 TO-263 TO-252 20 2～4 75 68 7.4 8.5 FHP80N07E/FHS80N07E/FHD80N07E N TO-220 TO-263 TO-252 20 2～4 80 68 7.1 8.5 FHP3205C/FHD3205C N TO-220 TO-252 20 2～4 130 68 4.6 5.4 FHP80N08B/FHS80N08B N TO-220 TO-263 20 2～4 90 80 6.8 8 FHD80N08C N TO-252 20 2～4 80 80 8.1 9.3 FHP100N08B/FHD100N08B N TO-220 TO-252 20 2～4 100 80 6 7.2 FHP540E/FHD540E N TO-220 TO-252 20 2～4 37 100 22.5 28 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) With FRD Diode 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Part Number Package VGE(th)（V） IC-100℃（A） BVCES（V） VCESAT(V) VF(V) 型號 封裝形式 typ max typ Part Number Polarity Package PIN Ic(A) BVCEO(V) BVCBO(V) hFE 型號 極性 封裝形式 腳位排列 min max 2N5401 PNP TO-92 EBC -0.5 -150 -160 60 240 Part Number Package PIN VRRM(V) VF(V) IR(uA) IF(A) 結溫Tj(℃) 型號 封裝形式 腳位 typ max max Single Whole Part Number Package PIN Iout(A) Vout（V） VI（V） 型號 封裝形式 管腳排列 min max Part Number Package 峰值反向電壓 正向電流IF(AV)(A) 正向?qū)▔航礦F（V） 反向恢復Trr（ns） 型號 封裝形式 VRRM(V) Single chip Dual chip typ max typ max
